フォトショップの勉強 (2)明るさ・コントラスト

0

    昨日の続きで、画像処理で使うフォトショップの話です。
    でも使い慣れている人には当たり前の内容で、備忘録としてまとめています。


    以下では話を簡単にするために、8ビット(256諧調)のモノクロ(グレー)画像を扱います。
    実験のために下のようなグレーチャートを作ってみました。
      ・横5pixel,縦20pixelの四角い領域を、0から255の輝度で塗り潰します。
      ・上の段は、左から右へ輝度0から輝度127までの128個を並べています。
      ・下の段は、右から左へ輝度128から輝度255までの128個を並べています。



    今日の機能は「明るさ・コントラスト」です。
    この機能は最近よく使うようになったのですが、詳細はよく知らずに使っていました。



    2.1 明るさ・コントラスト  コントラスト

    コントラストを50に設定してみます。
    この例題では輝度が均一に分布しているので、全体の明るさ(平均値)は変わりません。
    でも実際の星空写真では全体の明るさ(平均値)は暗くなることが多いと思います。

    輝度の中間値より明るい部分は明るく、暗い部分は暗くなります。
    その結果、コントラストが強くなります。

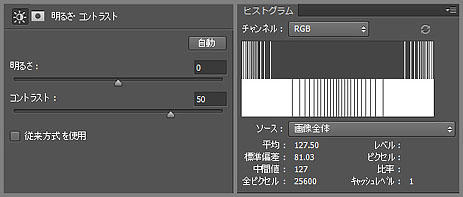

    処理後の例題画像とヒストグラムを下に示します。

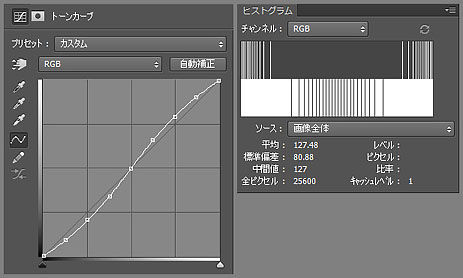

    上の操作と同じことをトーンカーブででやると下のようになります。 (完全に同じではないですが。)
    入出力関係(処理前後の輝度関係)は、対称形のS字になっています。
    典型的なコントラスト強調処理ですね。
    傾きが45度よりも大きな領域(元の輝度が64-191あたり)は、より多くの諧調が割り当てられます。
    逆に傾きが45度よりも小さな領域は、諧調が削られます。




    2.2 明るさ・コントラスト  コントラスト その2

    コントラストを100に設定してみます。
    傾向は50の場合と同じで、効果が大きくなりました。(まあ当たり前ですね。)

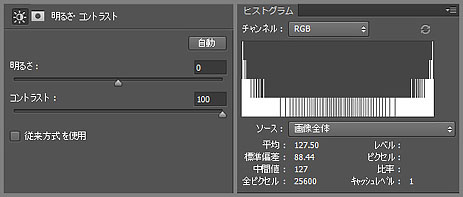

    処理後の画像とヒストグラムを下に示します。

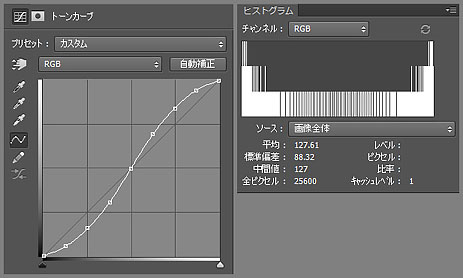

    上と同じことをトーンカーブでやると下のようになります。 (完全に同じではないですが。)
    入出力関係(処理前後の輝度関係)は同じく対称型のS字で、より強くなっています。




    2.3 明るさ・コントラスト  明るさ

    次に明るさを30に設定してみます。
    全体に明るいほうの諧調に割り振り直されて、全体に明るくなります。

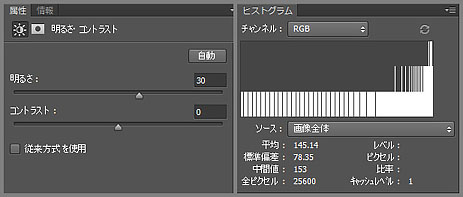

    処理後の画像とヒストグラムを下に示します。

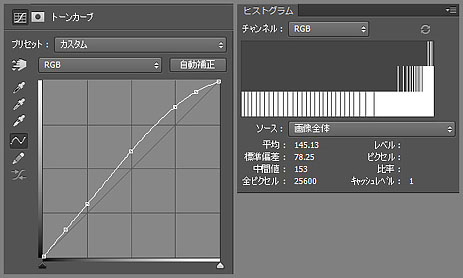

    上と同じことをトーンカーブでやると下のようになります。 (完全に同じでないですが。)
    レベル補正の中間値スライダー(真ん中の三角)を動かした場合と違って、ハイライト側での変化が大きいですね。
    どういう意図があるのでしょう?
    白潰れに気をつける必要がありますね。




    2.4 明るさ・コントラスト  明るさとコントラスト

    最後に明るさとコントラストを同時に動かしてみましょう。
    コントラストを強めて明るさを明るくします。
    実際の星空写真では、この例題のように輝度が均一に分布していないので、私はこのような使い方が多いです。

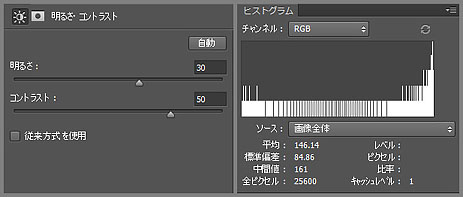

    コントラストを50,明るさを30,に設定した場合の処理後の画像とヒストグラムを下に示します。

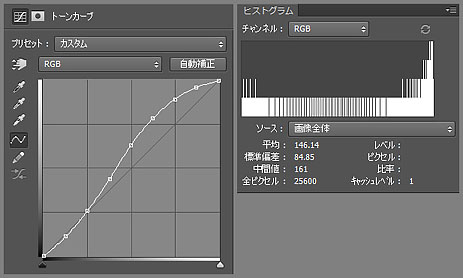

    上と同じ操作をトーンカーブでやると下のようになります。 (完全に同じではないですが。)
    シャドウ側はほとんど変化がなく、中間調(輝度65あたりから輝度190あたりまで)により多くの諧調が割り当てられます。
    そしてハイライト側は諧調がかなり圧縮されます。
    星雲の明るい部分が白潰れしたり星が肥大化しないように、適当なマスクを使う必要があるのが分かると思います。
